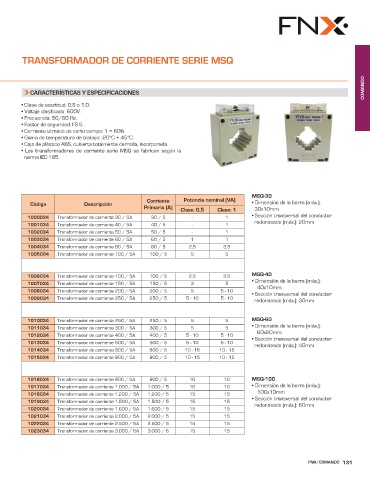

TRANSFORMADOR DE CORRIENTE SERIE MSQ

COMANDO
CARACTERÍSTICAS Y ESPECIFICACIONES

• Clase de exactitud: 0,5 o 1,0.
• Voltaje clasificado: 600V.
• Frecuencia: 50/60 Hz.
• Factor de seguridad: FS 5.
• Corriente térmica de corto tiempo: 1 = 60Ih.
• Gama de temperatura de trabajo: -20°C + 45°C.
• Caja de plástico ABS, cubierta totalmente cerrada, incorporada.
• Los transformadores de corriente serie MSQ se fabrican según la
norma IEC-185.

MSQ-30
Corriente Potencia nominal (VA)
Código Descripción • Dimensión de la barra (máx.):
Primaria (A) Clase: 0,5 Clase: 1 30x10mm
1000034 Transformador de corriente 30 / 5A 30 / 5 - 1 • Sección transversal del conductor
1001034 Transformador de corriente 40 / 5A 40 / 5 - 1 redondeado (máx.): 20mm
1002034 Transformador de corriente 50 / 5A 50 / 5 - 1
1003034 Transformador de corriente 60 / 5A 60 / 5 1 1
1004034 Transformador de corriente 80 / 5A 80 / 5 2,5 2,5
1005034 Transformador de corriente 100 / 5A 100 / 5 5 5

1006034 Transformador de corriente 100 / 5A 100 / 5 2,5 2,5 MSQ-40
• Dimensión de la barra (máx.):
1007034 Transformador de corriente 150 / 5A 150 / 5 3 5
40x10mm
1008034 Transformador de corriente 200 / 5A 200 / 5 5 5 - 10 • Sección transversal del conductor
1009034 Transformador de corriente 250 / 5A 250 / 5 5 - 10 5 - 10 redondeado (máx.): 30mm

1010034 Transformador de corriente 250 / 5A 250 / 5 5 5 MSQ-60
1011034 Transformador de corriente 300 / 5A 300 / 5 5 5 • Dimensión de la barra (máx.):
60x20mm
1012034 Transformador de corriente 400 / 5A 400 / 5 5 - 10 5 - 10 • Sección transversal del conductor
1013034 Transformador de corriente 500 / 5A 500 / 5 5 - 10 5 - 10 redondeado (máx.): 40mm
1014034 Transformador de corriente 600 / 5A 600 / 5 10 - 15 10 - 15
1015034 Transformador de corriente 800 / 5A 800 / 5 10 - 15 10 - 15

1016034 Transformador de corriente 800 / 5A 800 / 5 10 10 MSQ-100
1017034 Transformador de corriente 1.000 / 5A 1.000 / 5 10 10 • Dimensión de la barra (máx.):
1018034 Transformador de corriente 1.200 / 5A 1.200 / 5 15 15 100x10mm
1019034 Transformador de corriente 1.500 / 5A 1.500 / 5 15 15 • Sección transversal del conductor
redondeado (máx.): 60mm
1020034 Transformador de corriente 1.600 / 5A 1.600 / 5 15 15
1021034 Transformador de corriente 2.000 / 5A 2.000 / 5 15 15
1022034 Transformador de corriente 2.500 / 5A 2.500 / 5 15 15
1023034 Transformador de corriente 3.000 / 5A 3.000 / 5 15 15
