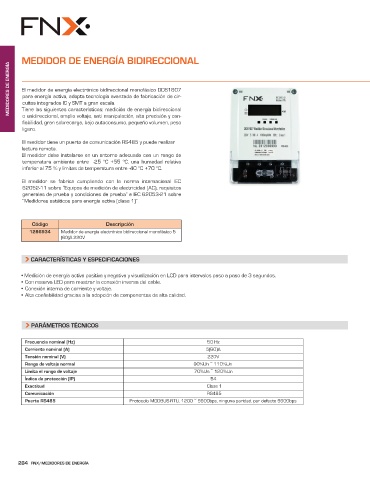

MEDIDOR DE ENERGÍA BIDIRECCIONAL
MEDIDORES DE ENERGÍA El medidor de energía electrónico bidireccional monofásico DDS1607

para energía activa, adopta tecnología avanzada de fabricación de cir-
cuitos integrados IC y SMT a gran escala.
Tiene las siguientes características: medición de energía bidireccional
o unidireccional, amplio voltaje, anti manipulación, alta precisión y con-
fiabilidad, gran sobrecarga, bajo autoconsumo, pequeño volumen, peso
ligero.

El medidor tiene un puerto de comunicación RS485 y puede realizar
lectura remota.
El medidor debe instalarse en un entorno adecuado con un rango de
temperatura ambiente entre -25 °C +55 °C, una humedad relativa
inferior al 75 % y límites de temperatura entre -40 °C +70 °C.

El medidor se fabrica cumpliendo con la norma internacional IEC
62052-11 sobre “Equipos de medición de electricidad (AC), requisitos
generales de prueba y condiciones de prueba” e IEC 62053-21 sobre
“Medidores estáticos para energía activa (clase 1)”.

Código Descripción
1286934 Medidor de energía electrónico bidireccional monofásico 5
(60)A 220V

CARACTERÍSTICAS Y ESPECIFICACIONES

• Medición de energía activa positiva y negativa y visualización en LCD para intervalos paso a paso de 3 segundos.
• Con reserva LED para mostrar la conexión inversa del cable.
• Conexión interna de corriente y voltaje.
• Alta confiabilidad gracias a la adopción de componentes de alta calidad.

PARÁMETROS TÉCNICOS

Frecuencia nominal (Hz) 50 Hz
Corriente nominal (A) 5(60)A
Tensión nominal (V) 220V
Rango de voltaje normal 90%Un ~ 110%Un
Limita el rango de voltaje 70%Un ~ 120%Un
Índice de protección (IP) 54
Exactitud Clase 1
Comunicación RS485
Puerto RS485 Protocolo MODBUS-RTU, 1200 ~ 9600bps, ninguna paridad, por defecto 9600bps
