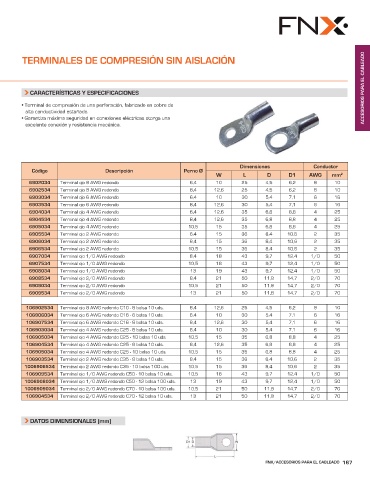

Page 169 - Catalogo FNX Dartel Electricidad

ACCESORIOS PARA EL CABLEADO
TERMINALES DE COMPRESIÓN SIN AISLACIÓN

CARACTERÍSTICAS Y ESPECIFICACIONES

• Terminal de compresión de una perforación, fabricado en cobre de
alta conductividad estañado.
• Garantiza máxima seguridad en conexiones eléctricas otorga una
excelente conexión y resistencia mecánica.

Dimensiones Conductor
Código Descripción Perno Ø
W L D D1 AWG mm 2
6902034 Terminal ojo 8 AWG redondo 6,4 10 25 4,5 6,2 8 10
6902534 Terminal ojo 8 AWG redondo 8,4 12,6 25 4,5 6,2 8 10
6903034 Terminal ojo 6 AWG redondo 6,4 10 30 5,4 7,1 6 16
6903534 Terminal ojo 6 AWG redondo 8,4 12,6 30 5,4 7,1 6 16
6904034 Terminal ojo 4 AWG redondo 6,4 12,6 35 6,8 8,8 4 25
6904534 Terminal ojo 4 AWG redondo 8,4 12,6 35 6,8 8,8 4 25
6905034 Terminal ojo 4 AWG redondo 10,5 15 35 6,8 8,8 4 25
6905534 Terminal ojo 2 AWG redondo 6,4 15 36 8,4 10,6 2 35
6906034 Terminal ojo 2 AWG redondo 8,4 15 36 8,4 10,6 2 35
6906534 Terminal ojo 2 AWG redondo 10,5 15 36 8,4 10,6 2 35
6907034 Terminal ojo 1/0 AWG redondo 8,4 18 43 9,7 12,4 1/0 50
6907534 Terminal ojo 1/0 AWG redondo 10,5 18 43 9,7 12,4 1/0 50
6908034 Terminal ojo 1/0 AWG redondo 13 19 43 9,7 12,4 1/0 50
6908534 Terminal ojo 2/0 AWG redondo 8,4 21 50 11,8 14,7 2/0 70
6909034 Terminal ojo 2/0 AWG redondo 10,5 21 50 11,8 14,7 2/0 70
6909534 Terminal ojo 2/0 AWG redondo 13 21 50 11,8 14,7 2/0 70

106902534 Terminal ojo 8 AWG redondo C10 - 8 bolsa 10 uds. 8,4 12,6 25 4,5 6,2 8 10
106906034 Terminal ojo 6 AWG redondo C16 - 6 bolsa 10 uds. 6,4 10 30 5,4 7,1 6 16
106907534 Terminal ojo 6 AWG redondo C16 - 8 bolsa 10 uds. 8,4 12,6 30 5,4 7,1 6 16
106903034 Terminal ojo 4 AWG redondo C25 - 8 bolsa 10 uds. 6,4 10 30 5,4 7,1 6 16
106905034 Terminal ojo 4 AWG redondo C25 - 10 bolsa 10 uds. 10,5 15 35 6,8 8,8 4 25
106904534 Terminal ojo 4 AWG redondo C25 - 8 bolsa 10 uds. 8,4 12,6 35 6,8 8,8 4 25
106905034 Terminal ojo 4 AWG redondo C25 - 10 bolsa 10 uds. 10,5 15 35 6,8 8,8 4 25
106903534 Terminal ojo 2 AWG redondo C35 - 8 bolsa 10 uds. 8,4 15 36 8,4 10,6 2 35
1006906534 Terminal ojo 2 AWG redondo C35 - 10 bolsa 100 uds. 10,5 15 36 8,4 10,6 2 35
106909534 Terminal ojo 1/0 AWG redondo C50 - 10 bolsa 10 uds. 10,5 18 43 9,7 12,4 1/0 50
1006908034 Terminal ojo 1/0 AWG redondo C50 - 12 bolsa 100 uds. 13 19 43 9,7 12,4 1/0 50
1006909034 Terminal ojo 2/0 AWG redondo C70 - 10 bolsa 100 uds. 10,5 21 50 11,8 14,7 2/0 70
106904534 Terminal ojo 2/0 AWG redondo C70 - 12 bolsa 10 uds. 13 21 50 11,8 14,7 2/0 70

DATOS DIMENSIONALES (mm)
