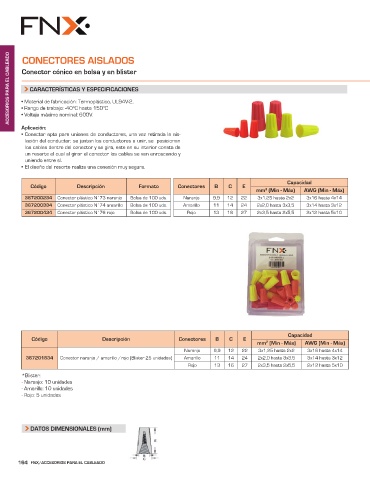

Page 166 - Catalogo FNX Dartel Electricidad

ACCESORIOS PARA EL CABLEADO Conector cónico en bolsa y en blister
CONECTORES AISLADOS

CARACTERÍSTICAS Y ESPECIFICACIONES
• Material de fabricación: Termoplástico, UL94V-2,
• Rango de trabajo: -40°C hasta 150°C
• Voltaje máximo nominal: 600V.

Aplicación:
• Conector apto para uniones de conductores, una vez retirada la ais-
lación del conductor, se juntan los conductores a unir, se posicionan
los cables dentro del conector y se gira, este en su interior consta de
un resorte el cual al girar el conector los cables se van enroscando y
uniendo entre sí.
• El diseño del resorte realiza una conexión muy segura.

Capacidad
Código Descripción Formato Conectores B C E
mm (Min - Máx) AWG (Min - Máx)
2
367200234 10'%614 2.É56+%1 ‹KG 0#4#0,1 Bolsa de 100 uds. Naranjo 9,9 12 22 3x1,25 hasta 2x2 3x16 hasta 4x14
367200334 10'%614 2.É56+%1 ‹KH #/#4+..1 Bolsa de 100 uds. Amarillo 11 14 24 2x2,0 hasta 3x3,5 3x14 hasta 3x12
367200434 10'%614 2.É56+%1 ‹KJ 41,1 Bolsa de 100 uds. Rojo 13 16 27 2x3,5 hasta 2x5,5 2x12 hasta 5x10

Capacidad
Código Descripción Conectores B C E
2
mm (Min - Máx) AWG (Min - Máx)
Naranjo 9,9 12 22 3x1,25 hasta 2x2 3x16 hasta 4x14
367201834 Conector naranjo / amarillo /rojo (Blister 25 unidades) Amarillo 11 14 24 2x2,0 hasta 3x3,5 3x14 hasta 3x12
Rojo 13 16 27 2x3,5 hasta 2x5,5 2x12 hasta 5x10
*Blister:
- Naranjo: 10 unidades
- Amarillo: 10 unidades
- Rojo: 5 unidades

DATOS DIMENSIONALES (mm)

164 FNX/ACCESORIOS PARA EL CABLEADO
