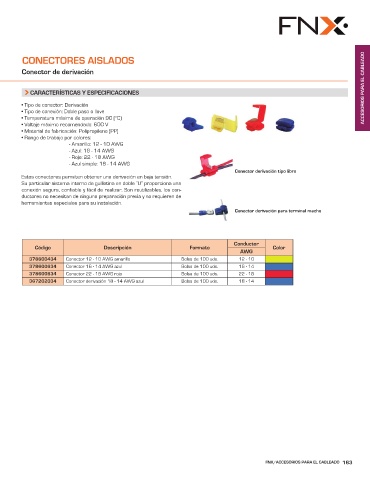

Page 165 - Catalogo FNX Dartel Electricidad

CONECTORES AISLADOS

Conector de derivación

CARACTERÍSTICAS Y ESPECIFICACIONES ACCESORIOS PARA EL CABLEADO

• Tipo de conector: Derivación
• Tipo de conexión: Doble paso o llave
• Temperatura máxima de operación 90 (°C)
• Voltaje máximo recomendado: 600 V
• Material de fabricación: Polipropileno (PP)
• Rango de trabajo por colores:
- Amarillo: 12 - 10 AWG
- Azul: 16 - 14 AWG
- Rojo: 22 - 18 AWG
- Azul simple: 18 - 14 AWG
Conector derivación tipo libro
Conector derivación tipo libro
Estos conectores permiten obtener una derivación en baja tensión.
Su particular sistema interno de guillotina en doble “U” proporciona una
conexión segura, confiable y fácil de realizar. Son reutilizables, los con-
ductores no necesitan de ninguna preparación previa y no requieren de
herramientas especiales para su instalación.
Conector derivación para terminal macho
Conector derivación para terminal macho

Conductor
Código Descripción Formato Color
AWG
378600434 Conector 12 - 10 AWG amarillo Bolsa de 100 uds. 12 - 10
378600634 Conector 16 - 14 AWG azul Bolsa de 100 uds. 16 - 14
378600834 Conector 22 - 18 AWG rojo Bolsa de 100 uds. 22 - 18
367202034 Conector derivación 18 - 14 AWG azul Bolsa de 100 uds. 18 - 14

FNX/ACCESORIOS PARA EL CABLEADO 163
