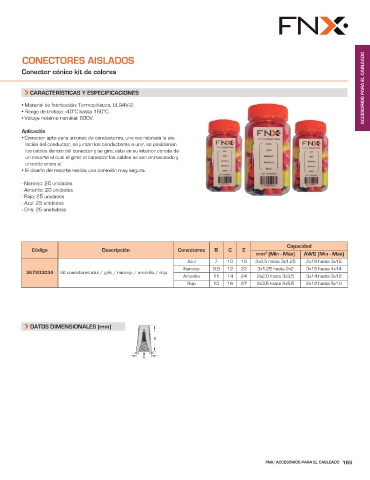

Page 167 - Catalogo FNX Dartel Electricidad

CONECTORES AISLADOS

Conector cónico kit de colores

CARACTERÍSTICAS Y ESPECIFICACIONES ACCESORIOS PARA EL CABLEADO

• Material de fabricación: Termoplástico, UL94V-2,
• Rango de trabajo: -40°C hasta 150°C
• Voltaje máximo nominal: 600V.
Aplicación
• Conector apto para uniones de conductores, una vez retirada la ais-
lación del conductor, se juntan los conductores a unir, se posicionan
los cables dentro del conector y se gira, este en su interior consta de
un resorte el cual al girar el conector los cables se van enroscando y
uniendo entre sí.
• El diseño del resorte realiza una conexión muy segura.
- Naranjo: 20 unidades
- Amarillo: 20 unidades
- Rojo: 25 unidades
- Azul: 25 unidades
- Gris: 25 unidadess

Capacidad
Código Descripción Conectores B C E
mm (Min - Máx) AWG (Min - Máx)
2
Azul 7 10 18 2x2,5 hasta 3x1,25 2x18 hasta 3x16
Naranjo 9,9 12 22 3x1,25 hasta 2x2 3x16 hasta 4x14
367203034 Kit conectores azul / gris / naranjo / amarillo / rojo
Amarillo 11 14 24 2x2,0 hasta 3x3,5 3x14 hasta 3x12
Rojo 13 16 27 2x3,5 hasta 2x5,5 2x12 hasta 5x10

DATOS DIMENSIONALES (mm)

FNX/ACCESORIOS PARA EL CABLEADO 165
