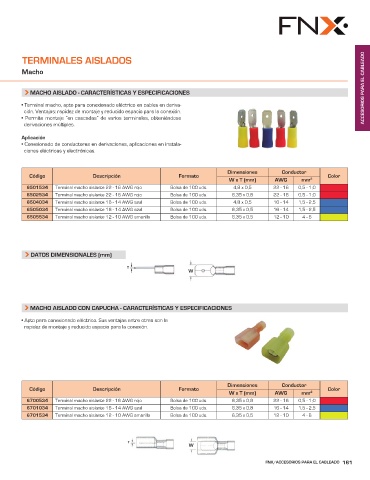

Page 163 - Catalogo FNX Dartel Electricidad

TERMINALES AISLADOS

Macho

MACHO AISLADO - CARACTERÍSTICAS Y ESPECIFICACIONES ACCESORIOS PARA EL CABLEADO

• Terminal macho, apto para conexionado eléctrico en cables en deriva-
ción. Ventajas: rapidez de montaje y reducido espacio para la conexión.
• Permite montaje “en cascadas” de varios terminales, obteniéndose
derivaciones múltiples.

Aplicación
• Conexionado de conductores en derivaciones, aplicaciones en instala-
ciones eléctricas y electrónicas.

Dimensiones Conductor
Código Descripción Formato Color
W x T (mm) AWG mm 2
6501534 Terminal macho aislante 22 - 16 AWG rojo Bolsa de 100 uds. 4,8 x 0,5 22 - 16 0,5 - 1,0
6502534 Terminal macho aislante 22 - 16 AWG rojo Bolsa de 100 uds. 6,35 x 0,8 22 - 16 0,5 - 1,0
6504034 Terminal macho aislante 16 - 14 AWG azul Bolsa de 100 uds. 4,8 x 0,5 16 - 14 1,5 - 2,5
6505034 Terminal macho aislante 16 - 14 AWG azul Bolsa de 100 uds. 6,35 x 0,5 16 - 14 1,5 - 2,5
6505534 Terminal macho aislante 12 - 10 AWG amarillo Bolsa de 100 uds. 6,35 x 0,5 12 - 10 4 - 6

DATOS DIMENSIONALES (mm)

T
W

MACHO AISLADO CON CAPUCHA - CARACTERÍSTICAS Y ESPECIFICACIONES

• Apto para conexionado eléctrico. Sus ventajas entre otras son la
rapidez de montaje y reducido espacio para la conexión.

Dimensiones Conductor
Código Descripción Formato Color
W x T (mm) AWG mm 2
6700534 Terminal macho aislante 22 - 16 AWG rojo Bolsa de 100 uds. 6,35 x 0,8 22 - 16 0,5 - 1,0
6701034 Terminal macho aislante 16 - 14 AWG azul Bolsa de 100 uds. 6,35 x 0,8 16 - 14 1,5 - 2,5
6701534 Terminal macho aislante 12 - 10 AWG amarillo Bolsa de 100 uds. 6,35 x 0,5 12 - 10 4 - 6

T
W

FNX/ACCESORIOS PARA EL CABLEADO 161
